Die Laser-Entfernungsmessung ist zu einer entscheidenden Komponente in verschiedenen Branchen geworden – von der Verteidigung und Vermessung bis hin zur Robotik und Unterhaltungselektronik. Unter allen verfügbaren Laserwellenlängen ist die LRF-Modulhat sich aufgrund seines hervorragenden Gleichgewichts aus Leistung, Sicherheit und Kosteneffizienz zu einer der am weitesten verbreiteten Lösungen entwickelt.

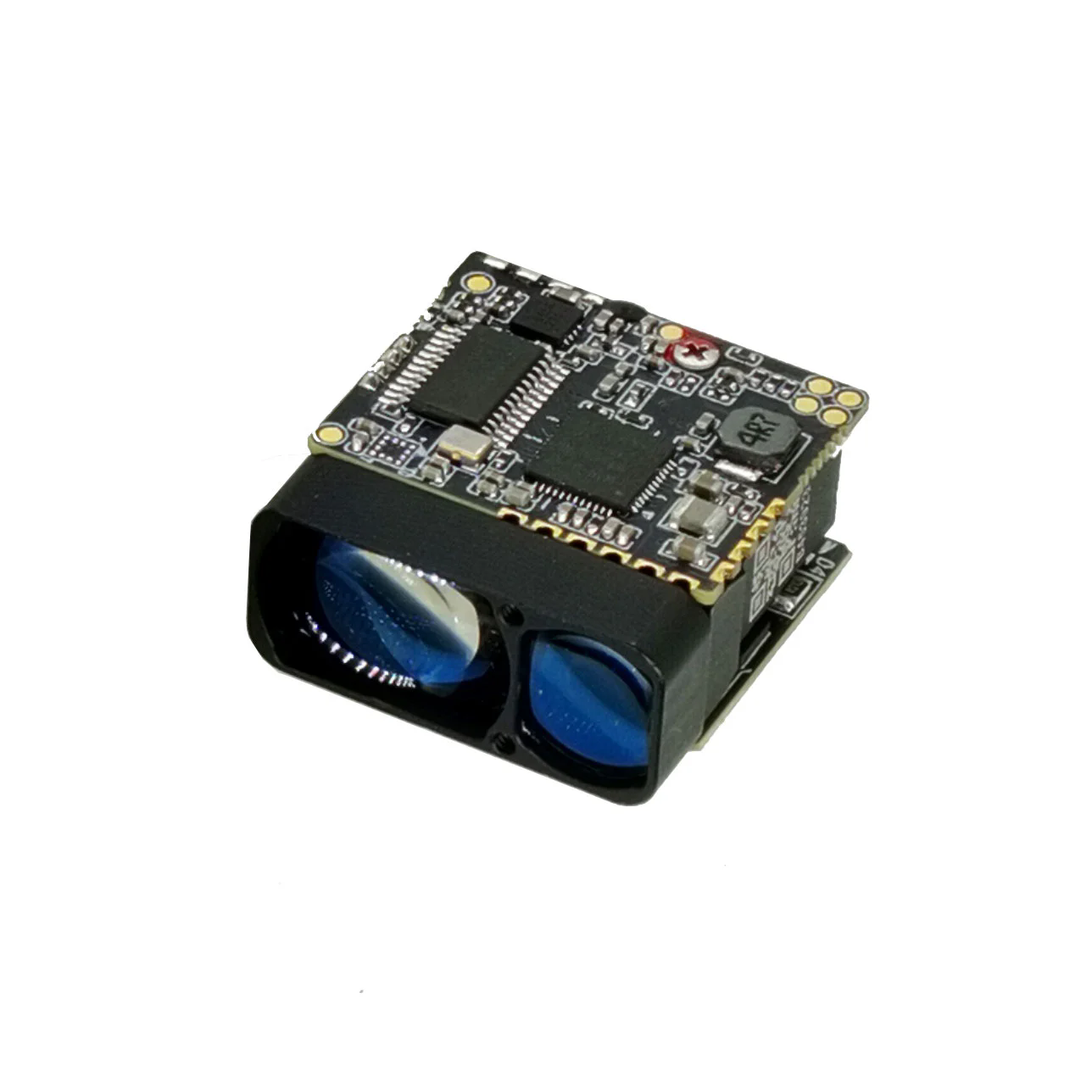

Das 905-nm-LRF-Modul arbeitet nach dem Time-of-Flight-Prinzip (ToF), bei dem ein Laserimpuls auf ein Ziel gesendet wird und die Zeit, die das reflektierte Licht für die Rückkehr benötigt, gemessen wird, um die Entfernung zu berechnen. Diese Methode ist auch über große Entfernungen hochpräzise und im 905-nm-Wellenlängenband optimiert, um eine stabile Leistung unter unterschiedlichen Umgebungsbedingungen zu gewährleisten.
Die Wellenlänge von 905 nm liegt im Nahinfrarotspektrum (NIR), was mehrere technische Vorteile bietet:
Augensicherheit: 905-nm-Module sind im Standardbetrieb lasersicher der Klasse 1 und daher für den Verbraucher- und Industriegebrauch geeignet.
Kompaktes Design: Die kürzere Wellenlänge ermöglicht kleinere optische Komponenten und reduziert die Gesamtgröße des Moduls.
Hohe Erkennungsempfindlichkeit: Kompatibel mit kostengünstigen Fotodioden auf Siliziumbasis, die bei dieser Wellenlänge hervorragende Reaktionsraten liefern.
Stabiler Betrieb im Freien: 905-nm-Laser werden weniger vom Umgebungssonnenlicht beeinflusst als sichtbare Laser und gewährleisten so zuverlässige Messungen im Freien.
Der Laserimpuls wird von einer Halbleiterlaserdiode erzeugt, von einer Kollimationsoptik geführt und von einem PIN- oder APD-Sensor (Avalanche Photodiode) erfasst. Fortschrittliche Algorithmen für die digitale Signalverarbeitung (DSP) filtern Rauschen, verstärken Signalrückläufe und ermöglichen präzise Messungen selbst bei Nebel, Regen oder in Szenarien mit geringem Reflexionsvermögen.
Die Wahl des richtigen Laser-Entfernungsmessermoduls hängt von verschiedenen technischen Faktoren wie Reichweite, Genauigkeit, Wiederholrate und Integrationsfähigkeit ab. Das 905-nm-LRF-Modul bietet eine einzigartige Kombination aus Effizienz und Zuverlässigkeit und ist somit ideal für Systeme, bei denen sowohl Leistung als auch Kosten eine Rolle spielen.
Hauptvorteile:
Hohe Messgenauigkeit: Abhängig von der Optik und den Signalverarbeitungsalgorithmen ist eine Genauigkeit im Zentimeterbereich möglich.
Kompakt und leicht: Geeignet für Drohnen, Handgeräte und tragbare Vermessungsinstrumente.
Schnelle Reaktionszeit: Hohe Wiederholungsraten (bis zu mehreren zehn kHz) ermöglichen das Scannen und Kartieren von Entfernungen in Echtzeit.
Haltbarkeit und Stabilität: Entwickelt, um in rauen Umgebungen wie Staub, Feuchtigkeit und Temperaturschwankungen zuverlässig zu funktionieren.
Einfache Integration: Unterstützt UART-, USB- oder CAN-Kommunikationsschnittstellen für die direkte Systemintegration.
Energieeffizienz: Geringer Stromverbrauch für batteriebetriebene oder eingebettete Systeme.
Nachfolgend finden Sie ein Beispiel typischer 905-nm-LRF-Modulspezifikationen als Referenz:
| Parameter | Typischer Wert | Beschreibung |
|---|---|---|
| Wellenlänge | 905 nm | Nahinfrarot-Laserdiodenausgang |
| Messbereich | 5 m – 4000 m | Hängt vom Reflexionsvermögen und der Optik des Ziels ab |
| Genauigkeit | ±0,1 m bis ±0,5 m | Hohe Präzision unter idealen Bedingungen |
| Strahldivergenz | <1,5 MRAD | Schmaler Strahl für weitreichende Fokussierung |
| Ausgangsleistung | ≤ 75 W (Impuls) | Augensicher gemäß IEC 60825-1-Standard |
| Wiederholungsrate | 1 Hz – 20 kHz | Einstellbar für verschiedene Anwendungen |
| Schnittstelle | UART / CAN / USB | Flexible Anschlussmöglichkeiten |
| Betriebsspannung | 5V / 12V | Geeignet für eingebettete Systeme |
| Betriebstemperatur | -40°C bis +85°C | Große Umwelttoleranz |
| Detektortyp | APD (SI) | Hohe Sensibilität für schwache Renditen |
Das 905-nm-LRF-Modul bietet eine robuste Grundlage für Anwendungen wie:
Autonome Fahrzeuge und Robotik: Kollisionsvermeidung und Kartierung.
Militär- und Verteidigungssysteme: Zielerfassung und Überwachung.
Vermessungs- und Kartierungsinstrumente: Entfernungs- und Höhenmessung.
Intelligente Geräte: Reichweitenbasierte Gestenerkennung und Hinderniserkennung.
Industrielle Automatisierung: Positionierung und Materialhöhenerkennung.
Jede dieser Anwendungen profitiert von der Fähigkeit des 905-nm-Moduls, auch unter schwierigen Lichtverhältnissen eine gleichbleibende Genauigkeit zu liefern.
Die Leistungsoptimierung hängt von mehreren miteinander verbundenen Faktoren ab – optische Ausrichtung, Signalverstärkung und Umgebungskalibrierung. Ein gut konzipiertes 905-nm-Modul erreicht seine höchste Effizienz, wenn die optischen, elektronischen und Firmware-Schichten präzise abgestimmt sind.
A. Optische Kalibrierung
Stellen Sie sicher, dass die Linsen des Senders und des Empfängers genau ausgerichtet sind. Eine Fehlausrichtung kann zu einer verminderten Stärke des Rücksignals und ungenauen Messwerten führen.
B. Optimierung der Signalverarbeitung
Moderne Module umfassen fortschrittliche DSP-Algorithmen, die falsche Reflexionen von Nicht-Zieloberflächen eliminieren, Umgebungsgeräusche filtern und die Entfernungsberechnung mithilfe einer Wellenformanalyse verfeinern.
C. Umweltkompensation
Temperaturschwankungen können den Brechungsindex der Luft und die elektronischen Reaktionszeiten geringfügig beeinflussen. Der Einsatz von Temperaturkompensationssensoren und Kalibrierungsroutinen gewährleistet eine gleichbleibende Genauigkeit unter verschiedenen Bedingungen.
D. Überlegungen zum Oberflächenreflexionsvermögen
Zieloberflächen mit geringem Reflexionsvermögen (z. B. dunkle oder matte Materialien) verringern die Signalstärke. Die Anpassung der Laserleistung oder Belichtungszeit trägt dazu bei, konsistente Messwerte zu erzielen.
E. Integration und Firmware-Updates
Für Entwickler, die das 905-nm-LRF-Modul in Produkte integrieren, ist eine kontinuierliche Firmware-Optimierung unerlässlich, um die Echtzeit-Erkennungsleistung zu verbessern und die Verarbeitungslatenz zu reduzieren.
Durch die Anwendung dieser Techniken können Ingenieure die Kapazität des 905-nm-Moduls zur Durchführung von Hochgeschwindigkeits-, Langstrecken- und rauscharmen Messungen in verschiedenen Anwendungen voll ausschöpfen.
F1: Wie schneidet die Wellenlänge von 905 nm im Vergleich zu 1550 nm bei der Laser-Entfernungsmessung ab?
A: Die Wellenlänge von 905 nm ist kostengünstiger und kompakter, da sie Detektoren auf Siliziumbasis verwendet, die weit verbreitet und kostengünstig sind. Während 1550-nm-Systeme eine größere Reichweite und höhere Augensicherheitsschwellen bieten, erfordern sie komplexere und teurere InGaAs-Sensoren. Daher ist 905 nm ideal für kostensensible, mittlere und kompakte Designs wie Drohnen und Handgeräte.
F2: Kann ein 905-nm-LRF-Modul bei hellem Sonnenlicht oder Nebel genau arbeiten?
A: Ja, moderne 905-nm-Module verfügen über schmalbandige optische Filter und eine fortschrittliche digitale Signalverarbeitung, die dabei helfen, das Laser-Rücksignal vom Umgebungslicht zu isolieren. Obwohl extremer Nebel oder starker Regen die Reichweitenleistung leicht beeinträchtigen können, kompensieren Kalibrierungsalgorithmen effektiv, um unter den meisten Wetterbedingungen zuverlässige Messwerte aufrechtzuerhalten.
Die Entwicklung von 905-nm-LRF-Modulen ist eng mit der Entwicklung von LiDAR und optischen Sensortechnologien verbunden. Mit der steigenden Nachfrage nach Automatisierung, Navigation und Umweltbewusstsein finden diese Module Eingang in Verbraucherprodukte, Industrieroboter und Automobilsysteme. Der Trend zur Miniaturisierung und zum geringen Stromverbrauch macht das 905-nm-Modul zu einem Schlüsselspieler in der nächsten Generation intelligenter Sensorsysteme.
Hersteller integrieren außerdem Multipixelerkennung und auf maschinellem Lernen basierende Signalinterpretation, um die Genauigkeit in komplexen Umgebungen zu verbessern – und ebnen so den Weg für adaptive Entfernungsmesssysteme, die in Echtzeit lernen und sich anpassen.
Ein leistungsstarkes 905-nm-LRF-Modul bietet unübertroffene Präzision, Zuverlässigkeit und Anpassungsfähigkeit für moderne Anwendungen. Sein effizientes Design, seine kompakte Struktur und seine Genauigkeit über große Entfernungen machen es zur bevorzugten Wahl in verschiedenen Branchen – von der Verteidigung bis zur autonomen Robotik.
JioptiK, ein professioneller Hersteller optischer Technologie, widmet sich der Entwicklung fortschrittlicher Laser-Entfernungsmessmodule, die überlegene Technik mit nahtloser Integration kombinieren. Jedes JioptiK 905-nm-LRF-Modul wird strengen Tests unterzogen, um eine gleichbleibende Leistung und Langzeitstabilität auch unter anspruchsvollen Bedingungen zu gewährleisten.
Wenn Sie einen zuverlässigen Partner für die Integration hochpräziser Laser-Entfernungsmessung in Ihr System suchen,Kontaktieren Sie uns Erfahren Sie, wie JioptiK maßgeschneiderte 905-nm-LRF-Modullösungen anbieten kann, die Ihren spezifischen technischen Anforderungen und Anwendungszielen entsprechen.
Für weitere Informationen zu unseren Produkten wenden Sie sich bitte an Jioptik.
