In modernen Sensor- und Messsystemen aEntfernungsmessermodul(häufig ein Laser-Entfernungsmessermodul) ist eine optisch-elektronische Einheit, die die Entfernung zu einem Ziel berechnet, indem sie einen Laserimpuls aussendet und dessen Rückkehr zeitlich festlegt (Flugzeit- oder Phasenmessung).

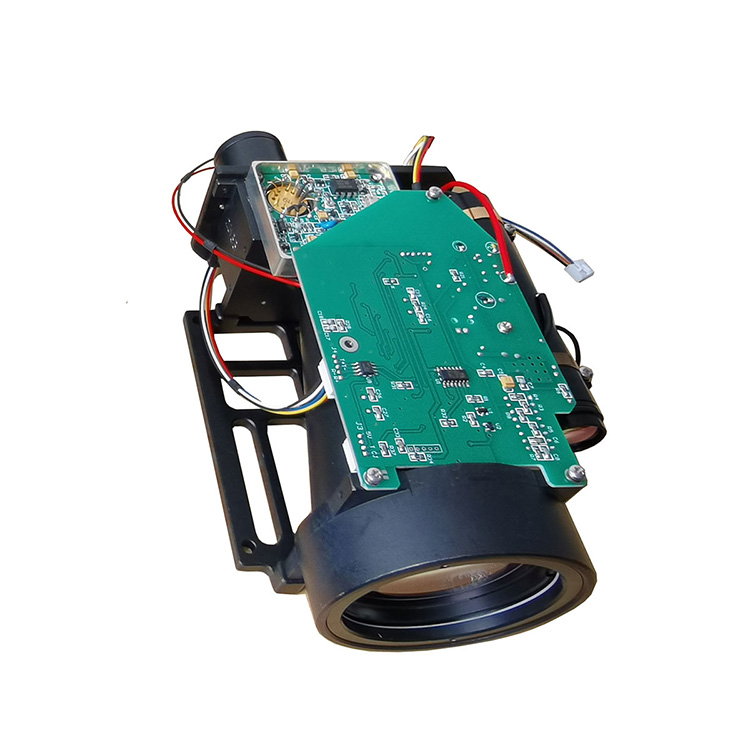

Dieses Entfernungsmessermodul ist für die präzise Messung großer Entfernungen in einem kompakten, integrierbaren Paket konzipiert. Der Schwerpunkt des Moduls liegt auf Genauigkeit, Robustheit, hoher Aktualisierungsrate und einfacher Integration auf Systemebene.
Kernspezifikationen (typisch, veranschaulichend)
| Parameter | Wert/Bereich | Hinweise / Bedeutung |
|---|---|---|
| Wellenlänge | 1550 nm (oder alternativ 905 nm in Varianten) | Augensicheres Band; weniger Störungen bei Nachtsichtsystemen |
| Messbereich | 10 m bis 5.000 m (mit reflektierenden Zielen) | Große Reichweite für anspruchsvolle Anwendungen |
| Genauigkeit / Auflösung | ±0,5 m (oder bis zu ±1 m) | Hohe Präzision über unterschiedliche Distanzen |
| Aktualisierungs-/Abtastrate | 1 bis 10 Hz (oder höher in fortgeschrittenen Versionen) | Geeignet für dynamische oder Scan-Szenarien |
| Strahldivergenz | ≤ 0,5 MRAD | Enger Strahl für minimale Zielstreuung |
| Betriebstemperatur | –40 °C bis +65 °C | Robust in rauen Umgebungen |
| Stromversorgung | 6 V bis 36 V DC | Flexibel für verschiedene Plattformen |
| Abmessungen/Gewicht | ~50 × 30 × 22 mm, ~39 g | Kompakte und leichte Integration |
| Kommunikationsschnittstelle | TTL / UART / RS-232 usw. | Einfache elektrische Anbindung an Hostsysteme |
| Mechanischer Schock und Vibration | Bis zu ~1.500 g Stoßtoleranz | Hohe Zuverlässigkeit in rauen Umgebungen |
| Erkennung mehrerer Ziele | Bis zu 5 Ziele (mit unterscheidbarem Abstand) | Fähigkeit zur Erkennung sekundärer Reflexionen |
Präzision und Zuverlässigkeit
Die hohe Genauigkeit ermöglicht eine feinkörnige Entfernungsmessung bei kritischen Aufgaben wie Zielerfassung, Vermessung oder Hindernisvermeidung. Die Designtoleranzen, die enge Divergenz und die Signalverarbeitung tragen alle zu stabilen, wiederholbaren Ergebnissen bei.
Langstreckenfähigkeit
Die Fähigkeit des Moduls, mehrere Kilometer zu erreichen, erweitert seinen Einsatzbereich über die Grenzen von Kurzstreckensensoren hinaus. Viele kommerzielle Entfernungsmessermodule auf dem Markt werben mit Messungen bis zu 2.000 m oder mehr.
Kompakter Formfaktor und geringer Stromverbrauch
Im Vergleich zu sperrigen Vermessungsinstrumenten oder großen Lidar-Einheiten ist dieses Modul aufgrund seines geringen Volumens, seines geringen Gewichts und seines moderaten Stromverbrauchs ideal für eingebettete Systeme und mobile Plattformen.
Robustheit in rauen Umgebungen
Der große Betriebstemperaturbereich, die hohe Toleranz gegenüber mechanischen Stößen und das gehärtete optische Design gewährleisten Leistung bei Vibrationen, thermischer Belastung oder rauen Handhabungsbedingungen.
Einfache Integration
Mit Standard-Kommunikationsschnittstellen und einem unkomplizierten elektronischen Design vereinfacht das Modul die Einbettung in größere Systeme und verkürzt so die Entwicklungszyklen.
Mehrfachzieldiskriminierung
In Szenarien, in denen Reflexionen von mehreren Objekten auftreten (z. B. durch Laub oder geschichtete Strukturen), kann das Modul einzelne Ziele unterscheiden und so das Situationsbewusstsein verbessern.
Zukunftssichere Fähigkeit
Seine Architektur kann Firmware-Upgrades, adaptive Algorithmen und potenzielle Funktionserweiterungen wie Mehrstrahlscannen, Sensorfusion oder Klassifizierung unterstützen.
Verteidigungs- und taktische Systeme: Waffenbasierte Entfernungsmessung, Überwachung, Zielverfolgung.
Unbemannte Luftfahrzeuge (UAVs): Höhenerkennung, Hinderniserkennung, Bodenkartierung.
Autonome Fahrzeuge / Robotik: Umgebungskartierung, Hindernisvermeidung, Navigation.
Vermessung und Geodaten: Präzise Entfernungsmessung zur Topografie-, Gebäude- und Infrastrukturinspektion.
Industrielle Automatisierung: Prozesskontrolle, Messung in großen Anlagen, Infrastrukturinspektion.
Elektrische Anschlüsse und Schnittstelle
Sorgen Sie für eine saubere Stromversorgung (stabile Spannung, geringe Welligkeit). Schließen Sie TTL-, UART- oder RS232-Leitungen pro Modulprotokoll an. Verwenden Sie Abschirmung und ESD-Schutz, um Schäden bei der Handhabung zu vermeiden.
Optische Ausrichtung und Montage
Montieren Sie das Modul fest, um die Ausrichtung beizubehalten und eine Fehlausrichtung bei Stößen oder Vibrationen zu vermeiden. Verwenden Sie Schwalbenschwanz- oder Präzisionshalterungen. Die Mittelachse kann über einen Hilfszeiger oder einen internen Strahlausrichtungsmechanismus durchgeführt werden.
Wärmemanagement
In Szenarien mit kontinuierlichem Einsatz trägt die Montage auf einem leitenden Wärmepfad oder die Verwendung passiver Kühlkörper dazu bei, thermische Drift in optischen Komponenten zu verhindern.
Firmware und Kalibrierung
Laden Sie die Kalibrierungskoeffizienten und korrigieren Sie die nichtlineare Bereichsverzerrung. Einige Module unterstützen die Aktualisierung der Firmware, um die Algorithmusleistung zu verbessern.
Signalfilterung und Ausreißerunterdrückung
Wenden Sie gleitende Durchschnittsfilter, Schwellenwert-Gating oder RANSAC-ähnliche Ausreißerunterdrückung an, um Entfernungsausgaben in verrauschten Umgebungen zu stabilisieren.
Keyword-Recherche und Targeting
Konzentrieren Sie sich auf Keywords mit hoher Absicht wie „Laser-Entfernungsmessermodul“, „OEM-Entfernungsmessersensor“, „Langstrecken-Entfernungsmodul“, „Entfernungsmesser für UAV“ und „modularer Laser-Entfernungssensor“. Verwenden Sie lokale Modifikatoren, wenn Sie auf bestimmte Märkte abzielen (z. B. „UAV-Entfernungsmessermodul US“).
Festkörper- und diodengepumpte Laser
Module, die sich von gepulsten Lasern zu Festkörper- oder diodengepumpten Architekturen weiterentwickeln, versprechen höhere Wiederholungsraten, geringeren Energieverbrauch und längere Lebensdauer. Große Hersteller bieten bereits kompakte Festkörpersysteme mit Reichweiten von mehreren zehn Kilometern an.
Mehrstrahl- und Scanfähigkeit
Anstelle einer einzeiligen Entfernungsmessung können sich die Module zu mehreren Strahlen oder rotierendem Scannen für 3D-Punktwolken weiterentwickeln, wodurch das Situationsbewusstsein verbessert wird.
Integrierte KI/Edge-Verarbeitung
Die Einbettung von Klassifizierungs- oder Segmentierungsfunktionen direkt in das Modul (z. B. Objektidentifizierung, Filterung) reduziert die Host-Last und beschleunigt die Entscheidungsfindung.
Sensorfusion und Lidar-Hybridisierung
Kombinieren Sie Entfernungsmessermodule mit Kameras, IMUs (Trägheitsmesseinheiten), Radar oder Lidar, um umfassendere Umgebungsmodelle bereitzustellen.
Höhere Integration und Plug-and-Play-Module
Module werden zunehmend mit vorkalibrierten Platinen, Kühlkörpern, Anschlüssen und Montagesätzen geliefert, um den Integrationsaufwand zu reduzieren.
Miniaturisierung und Kostenreduzierung
Mit fortschreitender Fertigung und Photonik werden die Module weiter schrumpfen, was den Einsatz in kleineren Drohnen, Handgeräten oder Verbraucherplattformen ermöglicht.
Standards und Ökosysteme
Das Aufkommen gemeinsamer Protokolle, herstellerübergreifende Plug-Kompatibilität und Interoperabilitätsökosysteme können die Einführung beschleunigen.
Wenn ein Modulanbieter diesen Trends immer einen Schritt voraus ist, kann er:
Erwarten Sie die Erwartungen Ihrer Kunden
Passen Sie Roadmaps strategisch an
Erobern Sie neue Märkte (z. B. kommerzielle Drohnen, autonome Fahrzeuge)
Vermeiden Sie Obsoleszenz
Stärken Sie die SEO-Reichweite, indem Sie zukunftsweisende Gedanken veröffentlichen
Definieren Sie einen modularen Upgrade-Pfad, der es bestehenden Kunden ermöglicht, neue Lasertechnologien oder Scanfunktionen über Firmware oder Zusatzhardware zu übernehmen.
Veröffentlichen Sie frühzeitig Whitepapers, Blogbeiträge und Inhalte zur „Zukunft der Laserentfernungsmessung“, um eine Vordenkerrolle einzunehmen.
Bieten Sie APIs und offene Schnittstellen an, um die Integration in Sensorökosysteme und zukunftsweisende Plattformen zu ermöglichen.
Überwachen und bauen Sie Partnerschaften mit Photonik-, KI- und Sensorfusionsökosystemen auf.
F: Welche Faktoren begrenzen die maximale Reichweite eines Laser-Entfernungsmessermoduls?
A: Die maximale Reichweite wird durch die Sendeleistung, die Strahldivergenz, das Zielreflexionsvermögen (Albedo), die atmosphärische Dämpfung (Nebel, Staub), die Empfängerempfindlichkeit und das Signal-Rausch-Verhältnis begrenzt. Die Integration in ein größeres System kann zu Übersprechen oder optischer Kopplung führen, die die effektive Reichweite verringert und sorgfältig konstruiert werden muss.
F: Wie bleibt die Genauigkeit bei Temperatur oder mechanischer Beanspruchung erhalten?
A: Durch Designkompensationen, Temperaturkalibrierungskurven, mechanische Steifigkeit, optische Ausrichtungsstabilität und Filteralgorithmen. Einige Module passen das Timing und die Strahlausrichtung intern an, um Drift zu unterdrücken. Hohe Stoßtoleranz und robuste Rahmen reduzieren Fehlausrichtungen aufgrund von Belastung.
Zusammenfassend lässt sich sagen, dass das hier beschriebene Entfernungsmessermodul modernste Laserentfernungsfunktionen mit einem kompakten, robusten Design kombiniert, das hochpräzise Entfernungsmessungen in anspruchsvollen Kontexten unterstützt. Seine Kombination aus Multizielerkennung, enger Strahldivergenz, hoher Aktualisierungsrate und einfacher Integration versetzt es in die Lage, in den Märkten Verteidigung, UAV, Robotik und Vermessung stark zu konkurrieren.
Dieses Modul wird unter der angebotenJioptiKMarke, die das Engagement für Innovation und Integration in der optischen Präzisionssensorik widerspiegelt. Für weitere Details, technischen Support, Beispielauswertung oder Integrationsanleitungen wenden Sie sich bitte an unsKontaktieren Sie uns.
