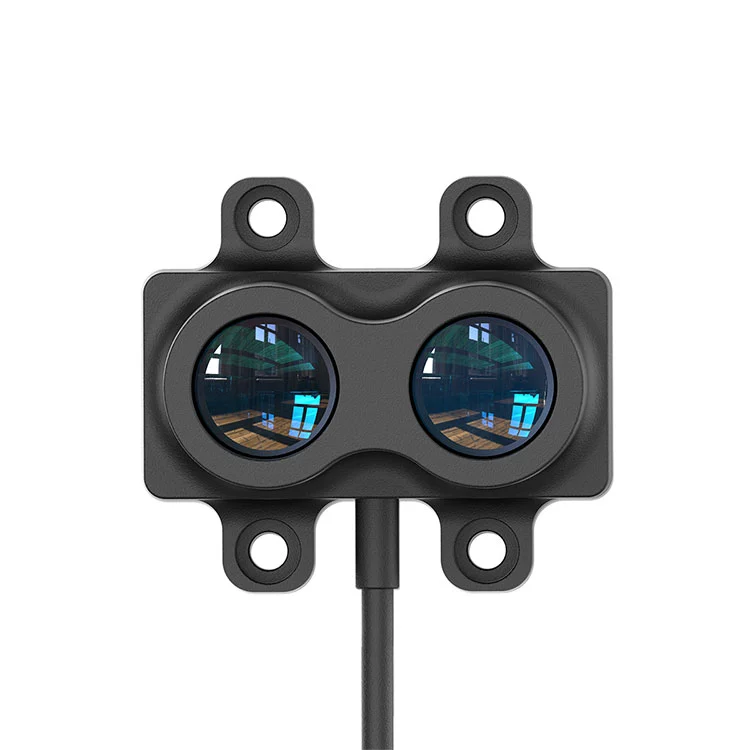

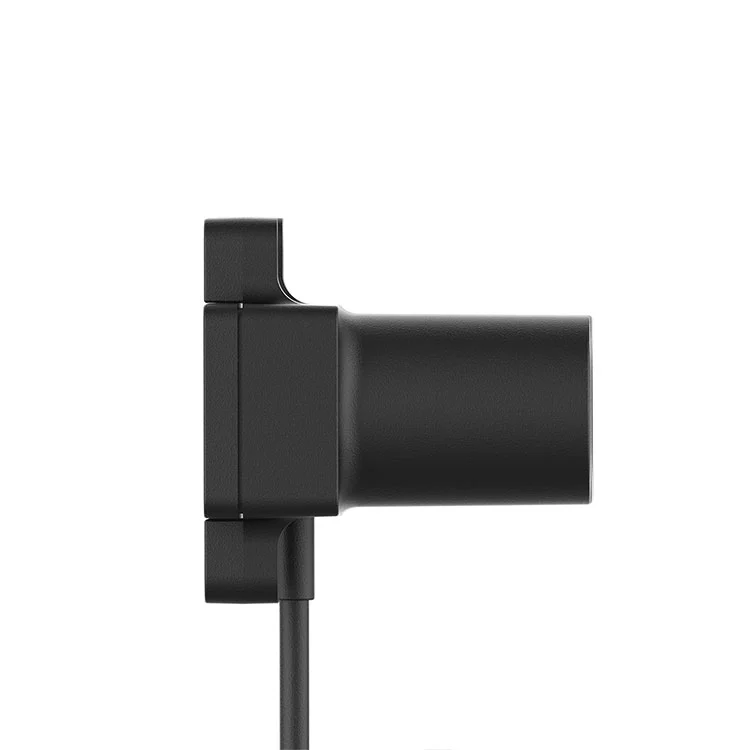

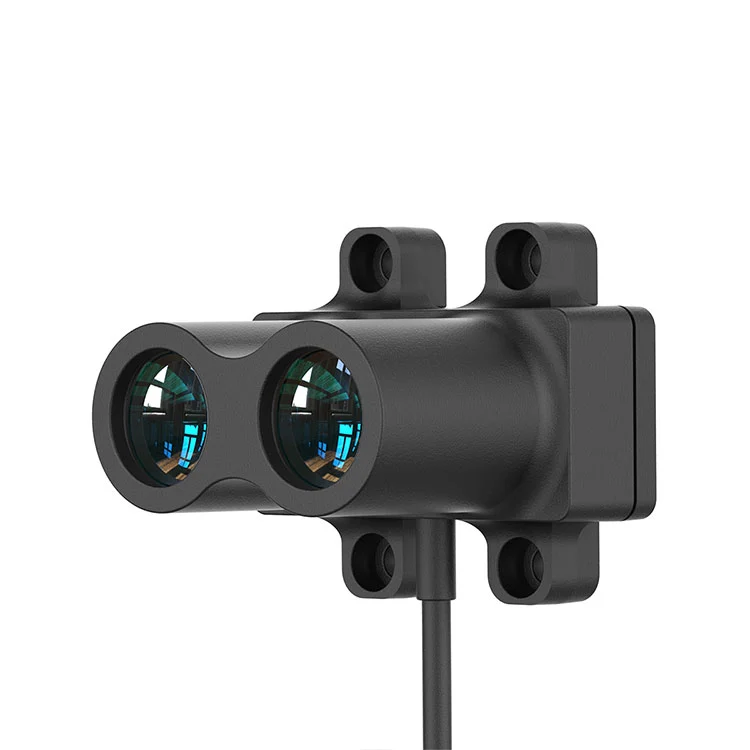

The STA-LR series TOF Laser Ranging Radar Sensor adopts the innovative pulse TOF principle, which can achieve fast and stable ranging in 5 ranges (20/40/60/120/180 meters), and control the accuracy within ± d * 0.5% (90% reflectivity), with measurement fluctuations<3cm (90% reflectivity), ensuring continuous and stable ranging and Genaue Messung.
Die hochpräzise Laser-Ranglaser-Radarlinse der STA-LR-Serie nimmt eine beschichtete Glaslinse an, um die Durchlässigkeit zu verbessern, ein klareres Rang zu erreichen und höhere Glashärte, Kratzerfestigkeit, Korrosionsbeständigkeit und verlängerte Lebensdauer aufweist. Die eingebaute Temperaturkompensation ermöglicht eine präzise Messung bei einem breiten Betriebstemperaturbereich von -40 ° C bis+70 ° C. Es kann in Bereichen wie unbemannter Luftfahrzeughöhe, intelligenter Transport, intelligente Parkplätze und intelligenter Landwirtschaft weit verbreitet sein.
| Produktmodell | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| Produktleistung | Messbereich | 20m bei 90% 7m@10% |
40m bei 90% 15 m@10% |
60m bei 90% 24m@10% |
120 m bei 90% 45m@10% |
180 m@90% 60 m@10% |
| Messfrequenz | 1-2000Hz | |||||
| Wiederholbarkeit | ＜ 3cm （@＞ 50%）, ＜ 5cm （@15%-50%）, 7cm （@＜ 15%） | |||||
| Reichweitegenauigkeit | ± 3 cm （≤ 6 m）, ± 0,5%(＞ 6 m) | ± 5 cm （≤ 15 m）, ± 0,5%(＞ 15 m) | ± 5 cm （≤24 m）, ± 0,5%(＞ 24 m) | ± 5 cm （≤ 40 m）, ± 0,5%(＞ 40 m) | ||
| Reichweite | 1cm | |||||
| Schutzklasse | IP65 | |||||
| Widerstand gegen Umgebungslicht | 100 klux | |||||
| Optischer Parameter | Feldwinkel | 47Mard （2,7 °） | 39Mard （2,2 °） | |||
| Laserstrahldivergenzwinkel | 34Mard （1,9 °） | 3Mard （0,17 °） | 9Mard （0,5 °） | |||
| Laserstrahlwellenlänge | 850 nm | 905nm | ||||
| Augensicherheit | Klasse I (IEC 60825 - 1: 2014) | |||||
| Kommunikation Schnittstelle |
Kommunikationsschnittstelle | Lvttl/rs485/i/iic | Lvttl/io/iic/pwm/rs485/rs232/can// 4-20 mA/IO (NPN)/IO (PNP)/IO (3,3 V) |
|||
| Mechanische Schnittstelle | XH-4p-Terminals (XHP-4) BMW -Kabelverbinder Tubuläre Terminals (E0508) |
|||||
| Mechanisch elektrische Parameter |
Versorgungsspannung | 5v | 5V, 12-28 V | |||
| Maximaler Stromverbrauch | ＜ 160 mw | ＜ 200 mw | ＜ 250 mw | |||
| andere | Gesamtdimension | 30*30*34 mm | 40*40*45 mm | |||
| Betriebstemperatur | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| Gewicht | 20g | 35G | ||||
| Linienlänge | 35 cm | 40 cm | ||||
| Hinweis: Reichweite, Reichweite, Reichweite, Wiederholungsgenauigkeit usw. wurden alle in der Bedingung von 25 ℃ diffusem Reflexionsvermögen (90% Reflexionsvermögen) getestet. Änderungen der Bedingungen können zu Variationen der Messergebnisse führen. | ||||||
Das hochpräparate Laser-Ranglaser-Radar der LR-Serie hat 11 Schnittstellen und 3 Steckverbinder zur Auswahl.
11 Arten von Schnittstellen
● Kommunikationskategorie: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Analogklasse: PWM/4-20 mA
● Schaltertyp: I0 (3. 3 V)/I0 (NPN)/IO (PNP)

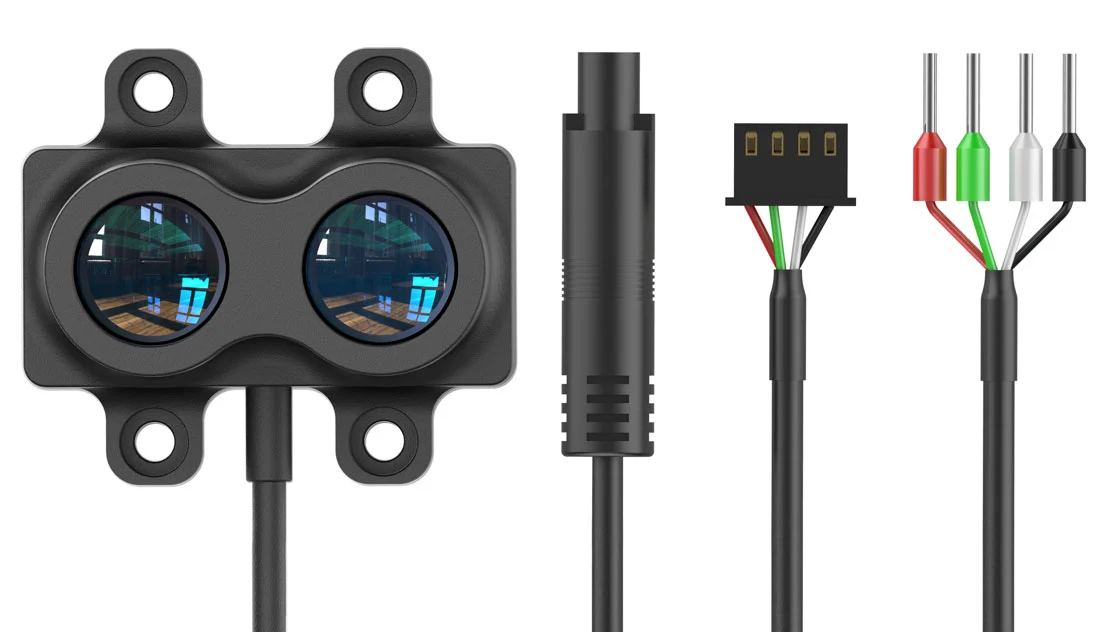

3 Arten von Steckern
● XH-4P-Stecker (Standard): Ein von elektronischer Ingenieure weit verbreiteter Anschluss.
● BMW -Kabelanschluss (angepasst): IP67 Staubdicht und wasserdicht am Anschluss, einfach zu verstopfend und ab den Stecker.
● Rohranschluss (Modell: E0508): Eine weit verbreitete Art der Kabelklemme in Automatisierungsgeräten.

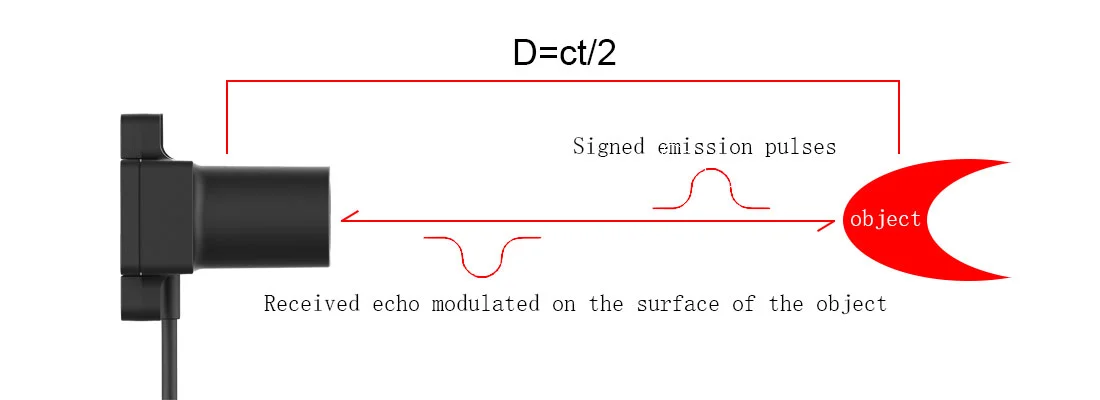

Der Laser -Ranging -Radar der LR -Serie verwendet eine verbesserte DETOF -Technologie, wodurch die Vorteile der herkömmlichen Puls -TOF -Methode erbt, während sie sich mit der Signatur vor der Fabrik kombiniert, die Genauigkeit und Geschwindigkeit der LRXX -Serie ausgleichen und im Freien gut abschneiden.
Für weitere Informationen zu unseren Produkten wenden Sie sich bitte an Jioptik.
