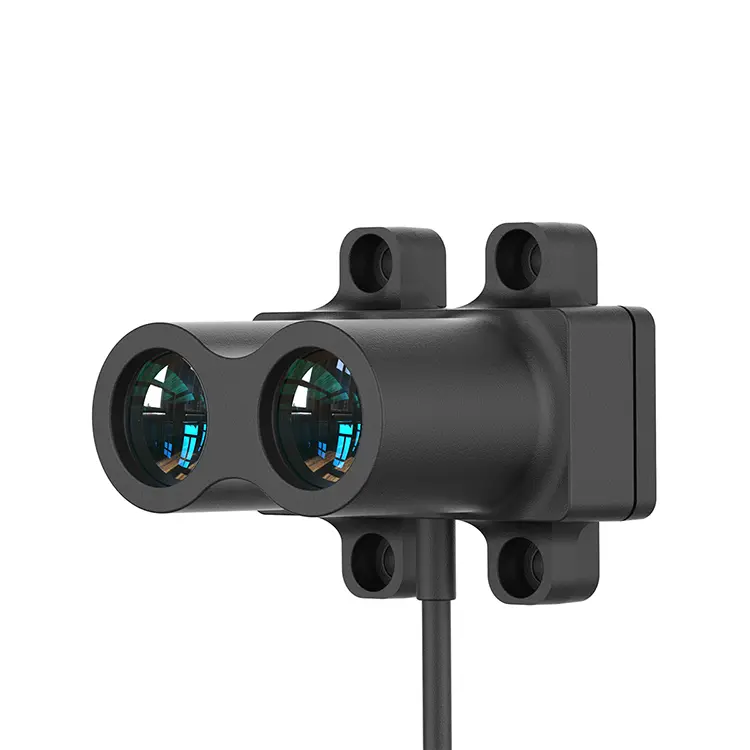

STA-LR-C180 180 m TOF-Laser-Rangierungs-Radarsensor ist ein kostengünstiger Laser-Laser-Ranger-Radarsensor, der basierend auf der Details stark verbessert und optimiert wurde. Die Reichweite kann bis zu 180 m mit einem effizienteren optischen System und einem besseren Schaltungsdesign erreichen. Obwohl es eine höhere Leistung gewährleistet, bietet es auch eine hervorragende Leistung bei blinden Flecken und Stromverbrauch. Mit der Upgrade und Optimierung von Algorithmen hat sich die Fehlerleistung in verschiedenen Umgebungen erheblich verbessert.
Das STA-LR-C180 Hochvor-Präzisionsobjektiv nimmt eine beschichtete Glaslinse an, um die Durchlässigkeit zu verbessern, ein klareres Bereich zu erreichen und höhere Glashärte, Kratzerwiderstand, Korrosionsbeständigkeit und längere Lebensdauer aufweisen. Die eingebaute Temperaturkompensation ermöglicht eine präzise Messung bei einem breiten Betriebstemperaturbereich von -40 ° C bis+70 ° C. Es kann in Bereichen wie unbemannter Luftfahrzeughöhe, intelligenter Transport, intelligente Parkplätze und intelligenter Landwirtschaft weit verbreitet sein.
| Produktmodell | STA-LR-C180 | |
| Produktleistung | Messbereich | 180 m@90%; 60 m@10% |
| Messfrequenz | 1-2000Hz | |
| Wiederholbarkeit | ＜ 3cm （@＞ 50%）, ＜ 5cm （@15%-50%）, 7cm （@＜ 15%） | |
| Reichweitegenauigkeit | ± 5 cm （≤ 40 m）, ± 0,5%(＞ 40 m) | |
| Reichweite | 1cm | |
| Schutzklasse | IP65 | |
| Widerstand gegen Umgebungslicht | 100 klux | |
| Optischer Parameter | Feldwinkel | 39Mard （2,2 °） |
| Laserstrahldivergenzwinkel | 9Mard （0,5 °） | |
| Laserstrahlwellenlänge | 905nm | |
| Augensicherheit | Klasse I (IEC 60825 - 1: 2014) | |
| Kommunikation Schnittstelle |
Kommunikationsschnittstelle | Lvttl/io/iic/pwm/rs485/rs232/can// 4-20 mA/IO (NPN)/IO (PNP)/IO (3,3 V) |
| Mechanische Schnittstelle | XH-4p-Terminals (XHP-4) BMW -Kabelverbinder Tubuläre Terminals (E0508) |
|
| Mechanisch elektrische Parameter |
Versorgungsspannung | 5V, 12-28 V |
| Maximaler Stromverbrauch | ＜ 250 mw | |
| andere | Gesamtdimension | 40*40*45 mm |
| Betriebstemperatur | -40 ℃ -70 ℃ | |
| Gewicht | 35G | |
| Linienlänge | 40 cm | |
| Hinweis: Reichweite, Reichweite, Reichweite, Wiederholungsgenauigkeit usw. wurden alle in der Bedingung von 25 ℃ diffusem Reflexionsvermögen (90% Reflexionsvermögen) getestet. Änderungen der Bedingungen können zu Variationen der Messergebnisse führen. | ||
Das hochpräparate Laser-Ranglaser-Radar der LR-Serie hat 11 Schnittstellen und 3 Steckverbinder zur Auswahl.
11 Arten von Schnittstellen
● Kommunikationskategorie: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Analogklasse: PWM/4-20 mA
● Schaltertyp: I0 (3. 3 V)/I0 (NPN)/IO (PNP)

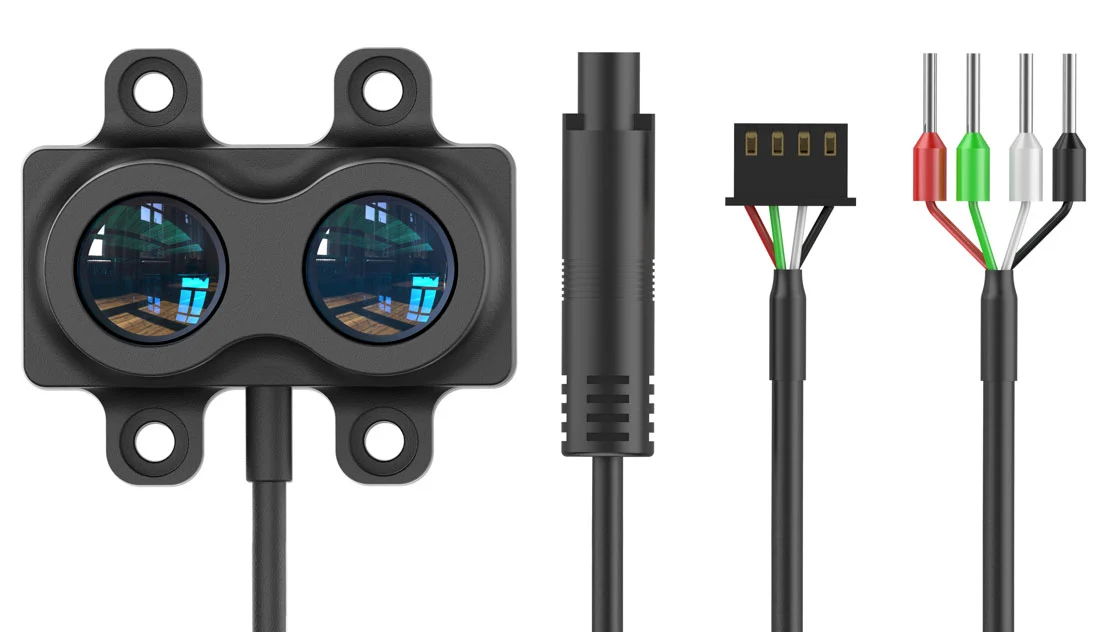

3 Arten von Steckern
● XH-4P-Stecker (Standard): Ein von elektronischer Ingenieure weit verbreiteter Anschluss.
● BMW -Kabelanschluss (angepasst): IP67 Staubdicht und wasserdicht am Anschluss, einfach zu verstopfend und ab den Stecker.
● Rohranschluss (Modell: E0508): Eine weit verbreitete Art der Kabelklemme in Automatisierungsgeräten.

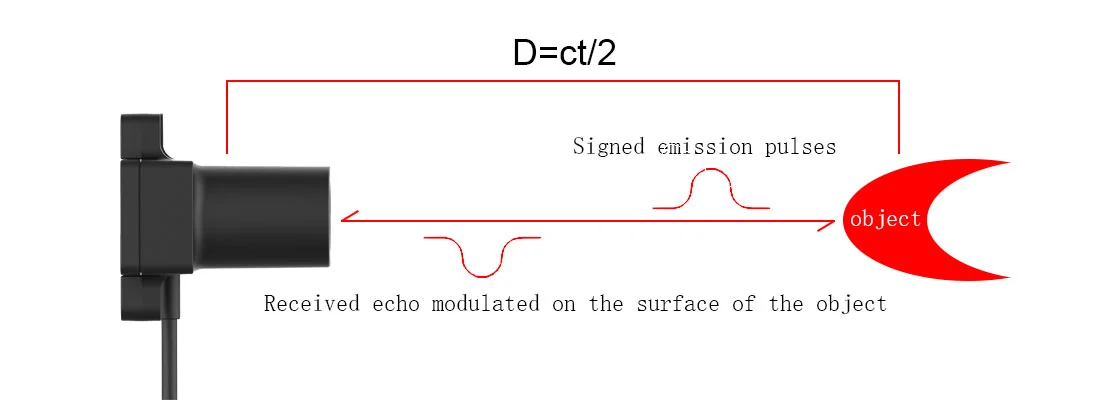

Der Laser -Ranging -Radar der LR -Serie verwendet eine verbesserte DETOF -Technologie, wodurch die Vorteile der herkömmlichen Puls -TOF -Methode erbt, während sie sich mit der Signatur vor der Fabrik kombiniert, die Genauigkeit und Geschwindigkeit der LRXX -Serie ausgleichen und im Freien gut abschneiden.
Für weitere Informationen zu unseren Produkten wenden Sie sich bitte an Jioptik.
